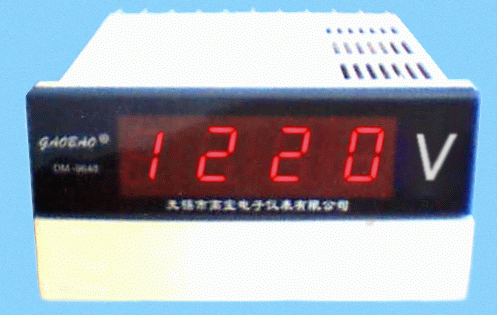

GLB-9648数字表
请把您的要求:型号规格、使用范围、供电方式、检测方式等告知我们,我们在技术允许的范围内尽可能满 足您的要求!

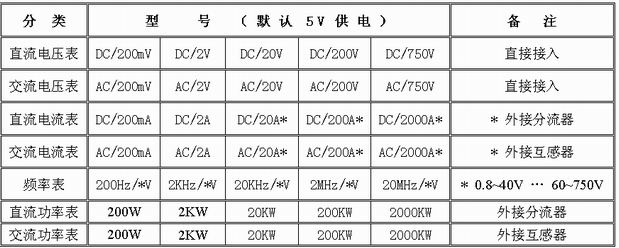

我公司生产的GLB-9648数字表以厂家定制单一量程为主,其规格见下表:分面板表、精密仪器用表和发电机 专用交流电压表等型号
输入电压:AC220V 精确度:功率表2.5% 其他1.2%
安装尺寸:90*44mm
注意:内部电源与测量端是共地的,最好供电电源与各电路之间是隔离设计,以免受电源与测量端串电,影 响测量结果。
测量直流信号的仪表测量部分的“IN-”端与电源“负极”要分别接到所需位置,否则由于电源线内阻也会
提升信号电压,影响测量结果。
测量交流信号的仪表必须隔离设计,可以采用测量端隔离,也可以采用电源端隔离。

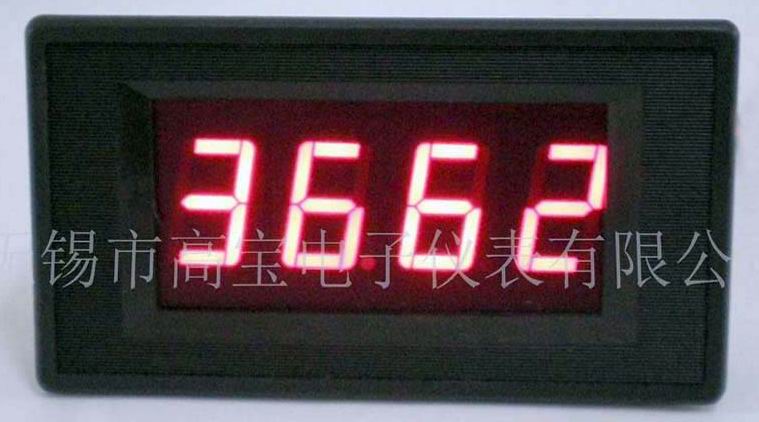

GLB-5135数字表
请把您的要求:型号规格、使用范围、供电方式、检测方式等告知我们,我们在技术允许的范围内尽可能满 足您的要求!如:GLB-5135数字表内部设计半波整流;滤波;稳压电路。您只需外接9V/2W的电源变压器供 电即可(消耗0.08A电流)
注意:内部电源与测量端是共地的,最好供电电源与各电路之间是隔离设计,以免受电源与测量端串电,影 响测量结果。
测量直流信号的仪表测量部分的“IN-”端与电源“负极”要分别接到所需位置,否则由于电源线内阻也会
提升信号电压,影响测量结果。
测量交流信号的仪表必须隔离设计,可以采用测量端隔离,也可以采用电源端隔离。

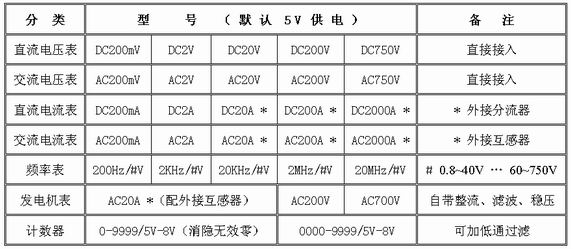

我公司生产的GLB-5135数字表以厂家定制单一量程为主,其规格见下表:分面板表、精密仪器用表和发电机 专用交流电压表等型号【自带整流、滤波、稳压 可由客户要求增加】

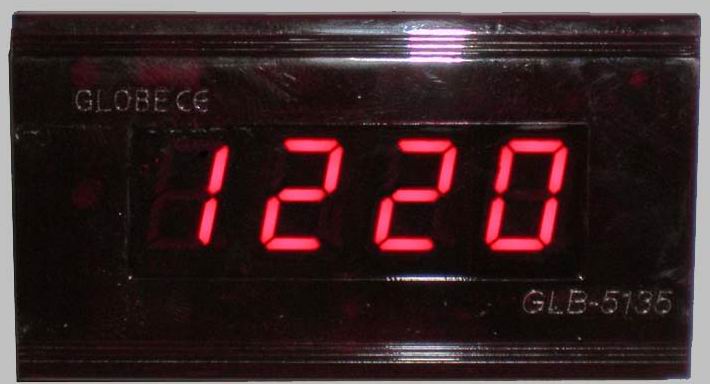

GLB-5135型计数器
GLB-5135型计数器,它具有体积小、低功耗性能可靠。使用方便灵活的特点,是一种新型的不可逆计数器,可广泛用于需计数的场合,如绕线机计件器等等。

工作电压: DC5V<120mA
显示区: 0.56"LED红色
最大读数: "9999"超出后重新由"0"计数
有效数字显示: 无效0消隐计数范围:"0-9999"
全部数字显示: "0000-9999" 可预设
测量脉冲最高频率6兆赫(可选择加入低通过滤电路)
测量脉冲最低电压 +2.8V
正脉冲有效
复位端用以清零
外形尺寸:79mm×43mm
安装尺寸76mm×39.2mm


Application

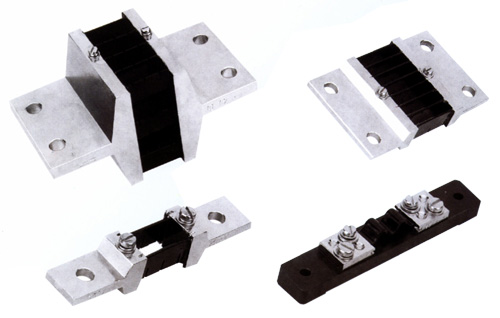

- The interchangeable shunts are used to multiply the measuring range of current of measuring instruments.
- Basic specifications
- Accuracy class:0.5 for 5-4000A;1 for 5000-6000A
- Ambient conditions:Iemperature:-40℃-60℃ relative humidity:≤95%(at35℃)
- Capacity to wishtad mechanical force:
- It is capable of withstanding the transport
- bumping at acceleration of 70m/S2 and shock frequency of 80-120 times/mi for 6 hr.
- Overrating capacity: 120% of rated current for 2 hr.
- Voltage drop:75mV,50mV,60mV, 100mV.
- Giving out heat when loaded:not be more than 80℃ after temperature rise gets steady; not be more than 120~C at tated current of over 50A.

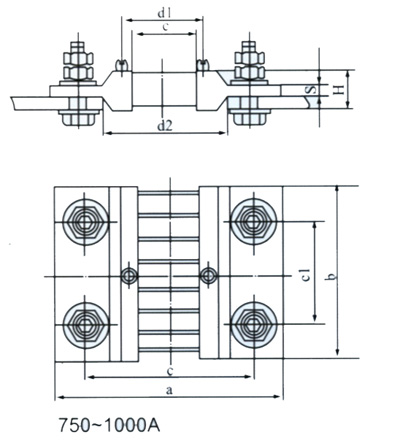

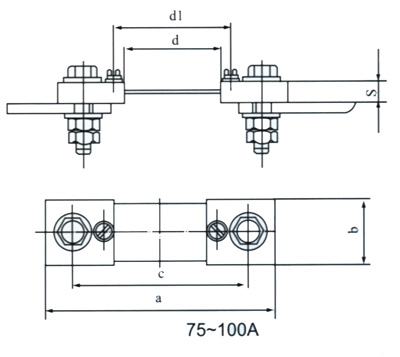

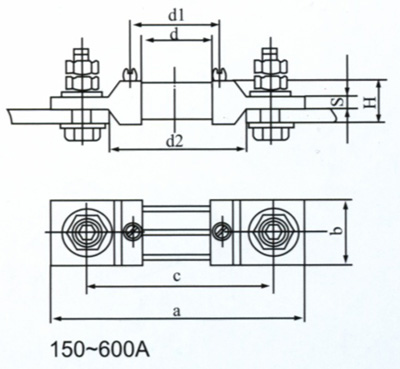

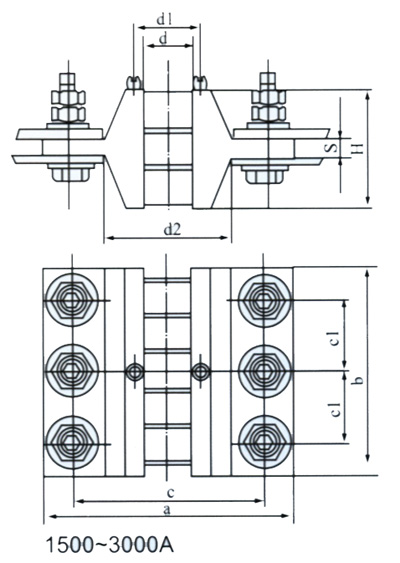

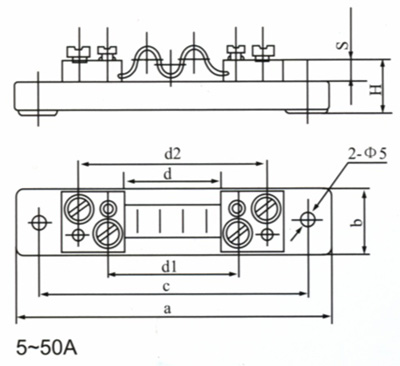

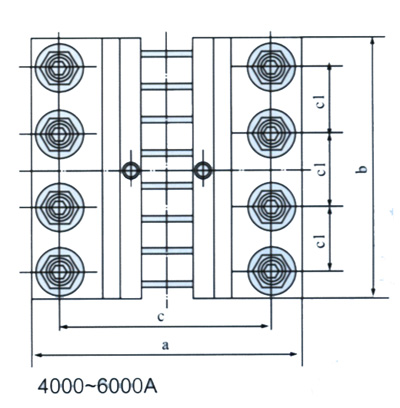

Diamensions Chat


额定电流
(A)
a
c
b
C1
C2
H
S
d
d1
d2
电流端螺钉
电位端螺钉
(mm)
(mm)一只
(mm)一只
5,0,5,20,30,50
120
100
20
15
5
30
42
60
M5*6-2
M4*6-2
75,100
104
85
22
22
10
40
53
M8*35-2
M5*6-2
150,200
116
6
30
39
54
250,300
126
100
26
40
49
64
M10*35-2
400
38
500
45
600
62
750
76
50
M10*35-4
1000
95
1500,2000
190
160
100
13
52
84
M12*60-4
2500
110
3000
145
M12*60-6
4000
195
55
M16*80-8
5000
284
220
150
18
88
6000
210
80
